Products
> Montagesysteme
1) Lasten für Einzelanker ohne Einfluss von Rand- und Achsabständen, wenn eine Temperatur von 50°C dauerhaft und 80°C kurzfristig nicht überschritten wird.
2) Gerissener Beton 50°C/80°C.
Zulassung ETA-04/0091 für MKT Injektionssysteme, Feuerfestigkeit F60, F90, F120

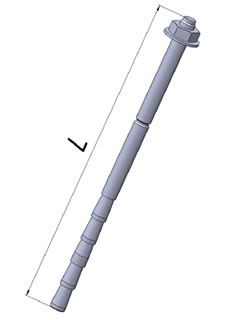

Ankerstange VMZ Plus
Lieferumfang:
Komplett mit Unterlegscheibe und Sechskantmutter:
Material: Stahl, galvanisch verzinkt ≥5 km:
Komplett mit Unterlegscheibe und Sechskantmutter:
Material: Stahl, galvanisch verzinkt ≥5 km:
|
|||
|
Ankerstange für Durch- und Vorsteckmontage im Zugzonenbereich
Montage 1. Bohrloch entsprechend Mindestbohrlochtiefe senkrecht zur Oberfläche erstellen. 2. Sorgfältige Reinigung des Bohrlochs mit Stahlbürste und Ausbläser. 3. Statikmischer auf Kartusche aufschrauben; Vorlauf verwerfen und Bohrloch beginnend vom Bohrlochgrund zu 2/3 mit Injektionsmörtel verfüllen. 4. Einstecken der Ankerstange mit der Hand drehend in das vermörtelte Bohrloch bis zur Markierung der Verankerungstiefe. 5. Beim Erreichen der Verankerungstiefe muss Mörtel sichtbar sein. |
|||
|
| Bezeichnung | Artikel | Max Stärke des Teiles da, мм |
Gewindeanschluss | Gesamt- länge | Verpackung, шт. |
Gewicht kg/pack |
Umfang m3/pack |
in den Warenkorb |
|---|---|---|---|---|---|---|---|---|
| WMZ-A M8 - 15/80 | 190712 | 15 | M8 | 80 | 10 | 0.04 | 0.000 |  |
| WMZ-A M8 - 30/95 | 190721 | 30 | M8 | 95 | 10 | 0.04 | 0.000 | |
| WMZ-A M10 - 10/85 | 190739 | 10 | M10 | 85 | 10 | 0.06 | 0.000 | |
| WMZ-A M10 - 30/105 | 190748 | 30 | M10 | 105 | 10 | 0.06 | 0.000 | |
| WMZ-A M10 - 60/135 | 190757 | 60 | M10 | 135 | 10 | 0.09 | 0.000 | |
| WMZ-A M12 - 10/110 | 190766 | 10 | M12 | 110 | 10 | 0.12 | 0.000 | |
| WMZ-A M12 - 25/125 | 190775 | 25 | M12 | 125 | 10 | 0.13 | 0.000 | |
| WMZ-A M12 - 50/150 | 190784 | 50 | M12 | 150 | 10 | 0.15 | 0.000 | |
| WMZ-A M16 - 30/180 | 190793 | 30 | M16 | 180 | 10 | 0.28 | 0.000 | |
| WMZ-A M16 - 60/210 | 190802 | 60 | M16 | 210 | 10 | 0.36 | 0.000 | |
Technische Merkmale
| Тип | М8 | М10 | М12 | М16 | |
|---|---|---|---|---|---|
| zul. Last Zug 1) | С20/25 2) (кН) | 2,4 | 4,3 | 5,7 | 11,9 |
| С25/302) (кН) | 2,6 | 4,7 | 6,3 | 13,1 | |
| СЗО/372) (кН) | 2,9 | 5,2 | 7,0 | 14,5 | |
| С40/502) (кН) | 3,4 | 6,0 | 8,1 | 16.8 | |
| С50/602) (кН) | 3,7 | 6,6 | 8,81 | 8,5 | |
| Querzug zul. | С20/252) (кН) | 8,6 | 12,6 | 18,0 | 26,9 |
| >СЗО/372) (кН) | 8,6 | 12,6 | 18,9 | 29,6 | |
| Min. Bauteildicke | hmin>, мм | 100 | 120 | 130 | 170 |
| Charakter. Achsabstand | scr | 138 | 180 | 195 | 255 |
| Charakter. Randabstand | ccr | 69 | 90 | 97,5 | 127,5 |
| min. Achsabstand (min) bei/Randabstand (с) | smin /c (мм) | 40/60 | 45/78 | 60/100 | 60/100 |
| min. Achsabstand s (cmin) bei/Randabstand (с) | cmin /c (мм) | 40/70 | 45/90 | 60/140 | 60/180 |
| Effektive Verankerungstiefe | hy, (мм) | 46 | 60 | 65 | 85 |
| Bohrernenndurchmesser | do, (мм) | 8 | 10 | 12 | 16 |
| Bohrlochtiefe | t>, (мм) | 55 | 75 | 90 | 110 |
| Drehmoment | M0, (Нм) | 15 | 25 | 45 | 90 |
1) Lasten für Einzelanker ohne Einfluss von Rand- und Achsabständen, wenn eine Temperatur von 50°C dauerhaft und 80°C kurzfristig nicht überschritten wird.
2) Gerissener Beton 50°C/80°C.
Zulassungen
Zulassung ETA-04/0091 für MKT Injektionssysteme, Feuerfestigkeit F60, F90, F120
