Kabelschelle SE-3

Kabeldurchmesser: 29-140 mm:
Mechanische Kurzschlussfestigkeit: 40 kN:
Das maximale Drehmoment von Kupplungsbolzen: 8 Nm
:
:
Anwendung
Die Kabelschelle dient für die Befestigung von Hochspannungs- und Höchstspannungskabel (Spannungsklasse 110 kV – 500 kV) im Dreieckverband mit Außendurchmesser von 62 bis 160 mm. Geeignet zu der Befestigung von Mittelspannungskabel mit passendem Außendurchmesser. Dank der Konstruktion haben unsere Kabelschellen hohe mechanische Festigkeit und können bei Temperaturbereich von -60°C bis +150°C verwendet werden. Dynamische Kurzschlussfestigkeit – 40 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90.
Bezeichnung Artikel D0,
mm
L1,
mm
L2,
mm
L3,
mm
H1,
mm
H2,
mm
H3,
mm
H4,
mm
B1,
mm
B2,
mm
Verpackung,
шт.
Gewicht
kg/pack
Umfang
m3/pack
in den
Warenkorb
СЭ-3 65/75 210301 62-75 225 217 185 172-200 114-142 80 30 90 82 1 1.15 0.000
СЭ-3 72/85 210303 72-85 240 232 205 190-220 122-153 87 30 100 92 1 1.33 0.000
СЭ-3 82/100 210302 82-100 270 262 235 188-247 133-174 95 30 100 92 1 1.68 0.000
СЭ-3 100/140 210304 100-140 350 344 315 251-333 139-221 105 35 100 94 1 2.59 0.000
СЭ-3 140/165 210305 140-165 400 390 365 318-386 167,5-235 133 30 100 90 1 2.94 0.000

Warenkorb
Warenkorb zeigen
Ihr Warenkorb ist leer

Bestellen

Die Kabelschelle dient für die Befestigung von Hochspannungs- und Höchstspannungskabel (Spannungsklasse 110 kV – 500 kV) im Dreieckverband. Geeignet zu der Befestigung im Dreieckverband der 3 Einleiterkabeln von Mittelspannungsbereich (5-35 kV) mit passendem Außendurchmesser. Kabelnenndurchmesser - von 62 mm bis 160 mm. Dynamische Kurzschlussfestigkeit – 40 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90. Das maximale Drehmoment von Kupplungsbolzen: 8 Nm.

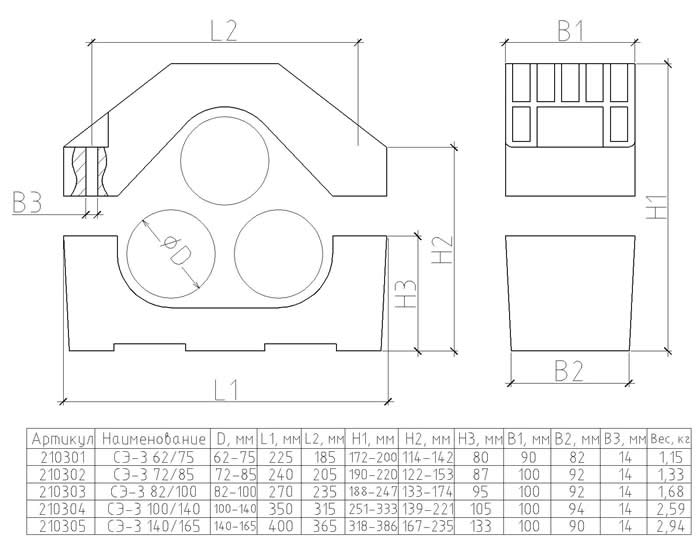

Kabelschelle SE-3

Крепление для кабеля высокого напряжения С-Э-3

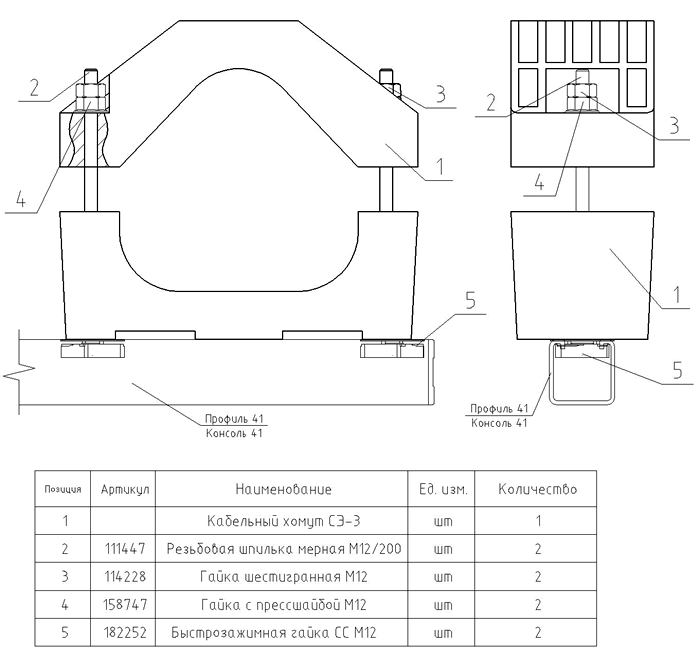

Befestigungsbeispiel der Kabelschelle SE-3

Монтажная схема крепление для кабеля высокого напряжения СЭ-3
