Kabelschelle SE-1

Kabeldurchmesser: 65-100 mm:
Mechanische Kurzschlussfestigkeit: 30 kN:
Das maximale Drehmoment von Kupplungsbolzen: 6 Nm
:
:
Anwendung
Kabelschelle SE-1 ist zur Befestigung des Kabels aller Art aus vernetztem Polyäthylen (Spannungsklasse 110 kV und höher) geeignet. Die Kabelschelle kann bei der Befestigung von Mittelspannungskabel (5-35 kV) mit passendem Nenndurchmesser von 65 mm bis 105 mm verwendet werden. Dank ihrer Konstruktion haben unsere Kabelschellen hohe mechanische Festigkeit und können bei Temperaturbereich von -60°C bis +150°C verwendet werden. Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90.

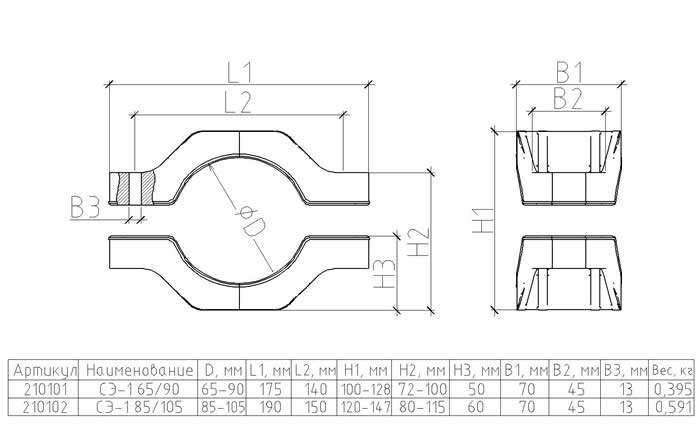

Bezeichnung Artikel D0,
mm
L1,
mm
L2,
mm
H1,
mm
H2,
mm
H3,
mm
B1,
mm
B2,
mm
B3,
mm
Verpackung,
шт.
Gewicht
kg/pack
Umfang
m3/pack
in den
Warenkorb
СЭ-1 85/105 210102 85-105 190 150 120-147 80-115 60 70 45 13 1 0.59 0.000
СЭ-1 65/90 210101 65-90 175 140 100-128 72-100 50 70 45 13 1 0.40 0.000

Warenkorb
Warenkorb zeigen
Ihr Warenkorb ist leer

Bestellen

Kabelschelle SE-1 dient für Befestigung des Kabels aus vernetztem Polyäthylen (Spannungsklasse 110 kV und höher). Die Kabelschelle kann bei der Befestigung von Mittelspannungskabel (5-35 kV) mit passendem Nenndurchmesser von 65 mm bis 105 mm verwendet werden. Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 und GOST 28779-90. Das maximale Drehmoment von Kupplungsbolzen: 6 Nm.


Kabelschelle SE-1


Крепление для кабеля высокого напряжения СЭ-1

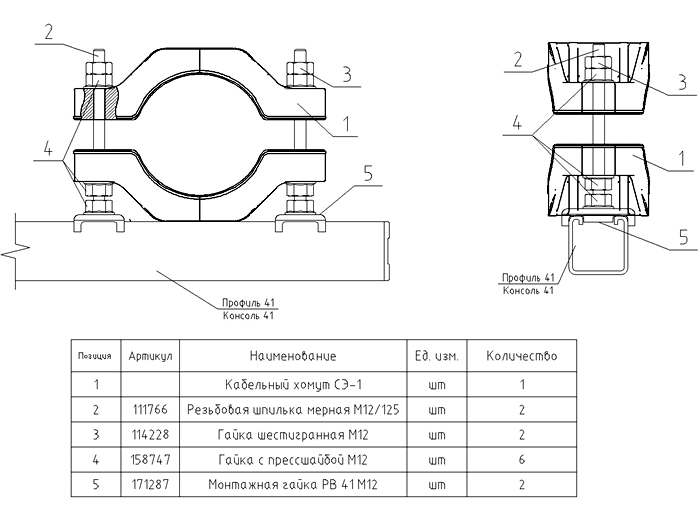

Befestigungsbeispiel


Монтажная схема крепление для кабеля высокого напряжения СЭ-1
