Montagesysteme - Kabelschelle SE-6
STANDARD ELECTRIC
+7 (495) 972-21-85
125040, 3 ul Jamskogo Polya, 2, korp 12, Moskau, Russland
Products > Kabelhalter für Mittelspannungskabel

Kabelschelle SE-6

Kabeldurchmesser: 20-60 mm:
Mechanische Kurzschlussfestigkeit: 30 kN:
Das maximale Drehmoment von Kupplungsbolzen: 6 Nm:
:
Anwendung
Die Kabelschellen wurden speziell für engere Befestigung des Kabels erarbeitet, um die Bewegungen des Kabels bei Kurzschlüsse und bei Montage der Steigetrasse zu vermeiden. Die Kabelschellen SE-6 können für die Befestigung von Ein- und Mehrleitungskabel von Mittelspannung mit Außendurchmesser von 20 mm bis 60 mm im Dreieckverband verwendet werden. Dank ihrer originalen Konstruktion haben unsere Kabelschellen hohe mechanische Festigkeit und können bei Temperaturbereich von -60°C bis +150°C verwendet werden. Das maximale Drehmoment von Kupplungsbolzen; 6 Nm Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90.
Bezeichnung Artikel ø für 3 Kabel,
mm
L1,
mm
L2,
mm
H1,
mm
H2,
mm
H3,
mm
H4,
mm
B1,
mm
Verpackung,
шт.
Gewicht
kg/pack
Umfang
m3/pack
in den
Warenkorb
СЭ-6 20/40 210801 20-40 120 101 60-101 33-74 33 10 60 1 0.28 0.000
СЭ-6 40/60 210802 40-60 160 140 109-150 54-94 54 13 60 1 0.46 0.000

Warenkorb
Warenkorb zeigen
Ihr Warenkorb ist leer

Bestellen

Die Kabelschellen wurden speziell für engere Befestigung des Kabels erarbeitet, um die Bewegungen des Kabels bei Kurzschlüsse und bei Montage der Steigetrasse zu vermeiden. Die Kabelschellen SE-6 können für die Befestigung von Ein- und Mehrleitungskabel von Mittelspannung mit Außendurchmesser von 20 mm bis 60 mm im Dreieckverband verwendet werden. Dank ihrer originalen Konstruktion haben unsere Kabelschellen hohe mechanische Festigkeit und können bei Temperaturbereich von -60°C bis +150°C verwendet werden. Das maximale Drehmoment von Kupplungsbolzen; 6 Nm Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90.

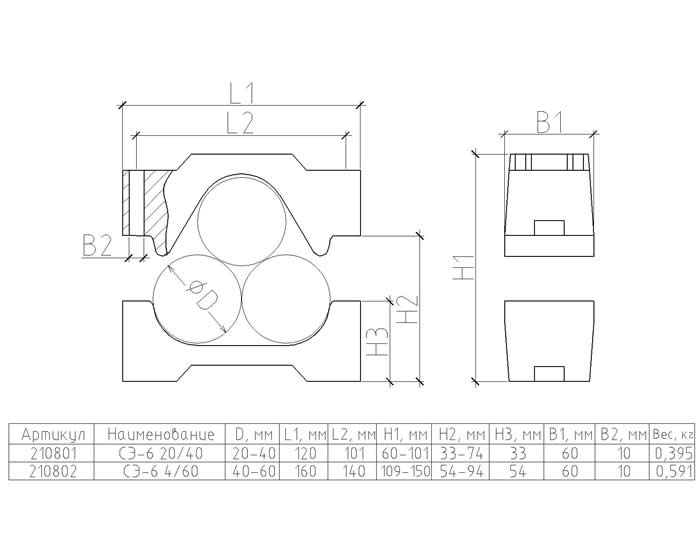

Kabelschelle für Mittelspannungskabel


Крепление для кабеля среднего напряжения СЭ-6

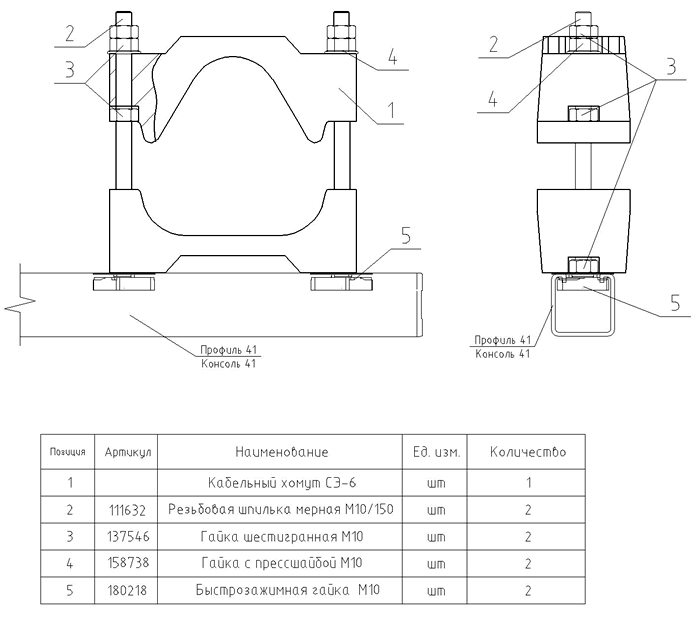

Befestigungsbeispiel


Монтажная схема крепление для кабеля среднего напряжения СТАНДАРТ ЭЛЕКТРИК 6
