Kabelschelle SE-2

Kabeldurchmesser: 65-100 mm:
Mechanische Kurzschlussfestigkeit: 30 kN:
Das maximale Drehmoment von Kupplungsbolzen: 6 Nm:
:
Anwendung
Kabelschelle SE-2 dient für die Befestigung des Hochspannungskabels aller Art (Spannungsklasse 110 kV- 500 kV) mit Kabeldurchmesser von 100 mm bis 160 mm. Die Kabelschelle SE-2 kann bei der Befestigung von Mittelspannungskabel mit passendem Außendurchmesser verwendet werden. Dank ihrer Konstruktion haben unsere Kabelschellen hohe mechanische Festigkeit und können bei Temperaturbereich von -60°C bis +150°C verwendet werden. Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90.
Bezeichnung Artikel D0,
mm
L1,
mm
L2,
mm
H1,
mm
H2,
mm
H3,
mm
H4,
mm
B1,
mm
B2,
мм
B3,
mm
Verpackung,
шт.
Gewicht
kg/pack
Umfang
m3/pack
in den
Warenkorb
СЭ-2 100/130 210201 100-130 195 165 139-162 74-112 68 16 75 44 14 1 0.49 0.000
СЭ-2 130/160 210202 130-160 232 202 164-192 114-192 82 16 75 44 14 1 0.72 0.000

Warenkorb
Warenkorb zeigen
Ihr Warenkorb ist leer

Bestellen

Kabelschelle SE-2 für die Befestigung von Hochspannungskabel aller Art aus vernetztem Polyäthylen (Spannungsklasse 110 kV – 500 kV) mit Kabel von Nenndurchmesser von 100 mm bis 160 mm. Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 und GOST 28779-90. Das maximale Drehmoment von Kupplungsbolzen: 6 Nm.

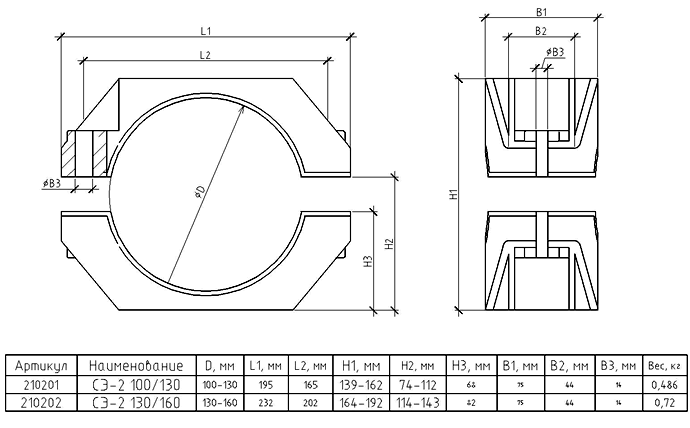

Kabelschelle SE-2

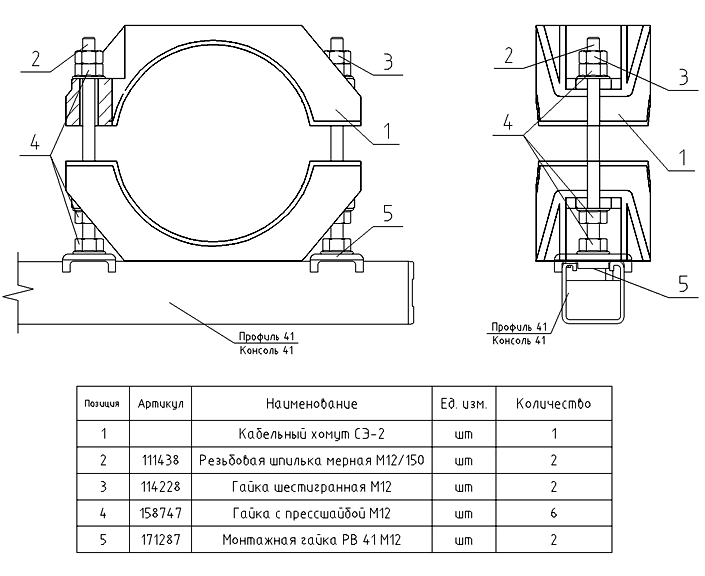

Befestigungsbeispiel der Kabelschelle SE-2
