Montagewinkel S

Anwendung

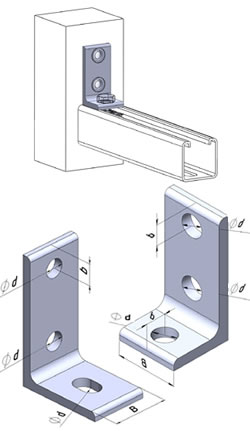

Einsatz als direkte, seitliche unter Winkel von 90° Befestigung an Unterzügen und Bindern aus Beton oder Holz und in ähnlichen Situationen. Verbindungswinkel bei Rahmenkonstruktionen aus Profilen.
Sprinkleranlagen: Siehe Die Typen 60/30/90 und 90/60/90 sind für die Halterung von Rohrleitungen an Holzbindern nach VdS CEA-Richtlinie 15.2.2 vorgesehen.
Kalt verzinkt
Bezeichnung Artikel Montagewinkel DN 1069 B,
mm
b,
mm
d,
mm
Nennlast,
kN
Verpackung,
шт.
Gewicht
kg/pack
Umfang
m3/pack
in den
Warenkorb
45/30/90 115380 45/30/4 30 13 11 3.5 50 3.50 0.000
60/30/90 156505 60/30/5 30 10 11 3.5 25 2.25 0.000
70/40/90 191963 - 40 17/35 10.5 2.0 50 3.00 0.000
60/40/90 115399 60/40/6 40 16 13 5.0 25 4.25 0.000
60/60/90 114820 90/60/6 40 15 13 5.0 25 6.25 0.000
Warenkorb
Warenkorb zeigen
Ihr Warenkorb ist leer

Bestellen

DEUTCH

Technische Merkmale


Typ
Nennlast
45/30/90 3.5 kN
60/30/90 3.5 kN
70/40/90 2.0 kN
60/40/90 5.0 kN
90/60/90 5.0 kN

Bei Sprinkleranlagen: Einsatz 60/30/90 und 90/60/90 an Holzbindern.

Einfachhalter mit HolzschraubenDoppelhalter mit Gewindebolzen


"d" abhängig von DN:
  ≤ DN 50: 2 x 6 мм
> DN 50 ≤ DN 100: 2 x 8 мм
> DN 100 ≤ DN 150: 2 x 10 мм
