Products > Kabelhalter für Mittelspannungskabel

Kabelschelle SE-5

Kabeldurchmesser: 20-65 mm:
Mechanische Kurzschlussfestigkeit: 30 kN:
Das maximale Drehmoment von Kupplungsbolzen: 6 Nm:
:
Anwendung
Kabelschellen SE-5 wurden für die Befestigung von Ein- und Mehrleiterkabel im Nieder-, Mittel- und Hochspannungsbereich erarbeitet. Dank dem Zusatzloch werden die Kabelschellen zur Anordnung von mehreren Kabeln einfach übereinander montiert. Die Schellen sind für Kabelinnendurchmesser von 20 bis 65 mm geeignet. Dank ihrer Konstruktion haben unsere Kabelschellen hohe mechanische Festigkeit und können bei Temperaturbereich von -60°C bis +150°C verwendet werden. Das maximale Drehmoment von Kupplungsbolzen; 6 Nm Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90.

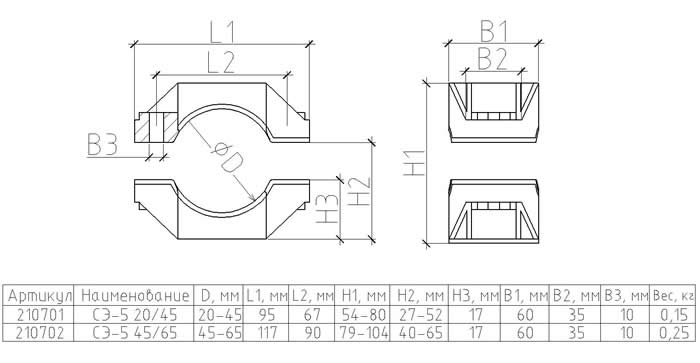

Bezeichnung Artikel D0,
mm
L1,
mm
L2,
mm
H1,
mm
H2,
mm
H3,
mm
B1,
mm
B2,
mm
B3,
mm
B4,
mm
Verpackung,
шт.
Gewicht
kg/pack
Umfang
m3/pack
in den
Warenkorb
СЭ-5 45/65 210702 45-65 117 90 79-104 40-65 17 60 35 10 26 1 0.32 0.000
СЭ-5 20/45 210701 20-45 95 67 54-80 27-52 17 60 35 10 26 1 0.15 0.000
Warenkorb
Warenkorb zeigen
Ihr Warenkorb ist leer

Bestellen

Kabelschellen SE-5 wurden speziell für die Befestigung von Ein- und Mehrleiteterkabel im Nieder-, Mittel- und Hochspannungsbereich. Dank dem Zusatzloch werden die Kabelschellen zur Anordnung von mehreren Kabeln einfach übereinander montiert. Die Schellen sind für Kabelnenndurchmesser von 20 bis 65 mm geeignet. Dank ihrer Konstruktion haben unsere Kabelschellen hohe mechanische Festigkeit und können bei Temperaturbereich von -60°C bis +150°C verwendet werden. Das maximale Drehmoment von Kupplungsbolzen; 6 Nm Dynamische Kurzschlussfestigkeit – 30 kN. Die Kabelschellen entsprechen den Brandschutzanforderungen FV 0 GOST 28779-90.

Kabelschelle für Mittelspannungskabel SE-5


Kabelschelle für Mittelspannungskabel SE-5><hr><br />
