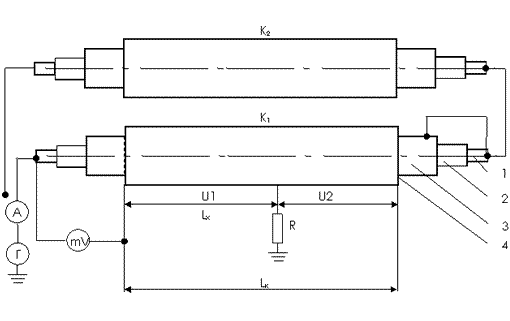

Схема определения расстояния до места повреждения (зоны повреждения) пластмассовых оболочек кабеля методом падения напряжения.
Рис. 1 Г - источник постоянного тока А - амперметр mV •-милливольтметр В - переходное сопротивление в месте повреждения К 1 - кабель с повреждённой оболочкой К 2 - кабель с неповреждённой оболочкой 1 - токопроводящая жила 2 - изоляция кабеля 3 - металлический экран кабеля 4 - пластмассовая оболочка
продолжение приложения 5 Схема определения точного места повреждения пластмассовых оболочек кабеля импульсно-контактным методом: риc. 2
Тр - трансформатор В - выпрямитель В - ограничивающее сопротивление С - конденсатор Р - разрядник К - кабель МП - место повреждения оболочки И - прибор, и щупы для измерения пиковых значений шагового напряжения 1 - токопроводящая жила 2 - изоляция кабеля 3 - металлический экран 4 - пластмассовая оболочка 5 - принимаемый сигнал в зависимости от расстояния от места повреждения
